Centri di Lavoro e Fresatrici dei marchi FFG Group – JOBS – SACHMAN – SIGMA – RAMBAUDI – LEADWELL – FEELER

10 March 2020

Centri di Lavoro e Fresatrici dei marchi FFG Group – JOBS – SACHMAN – SIGMA – RAMBAUDI – LEADWELL – FEELER

Vi proponiamo una gamma completa di Macchine Utensili del Gruppo FFG Group Europe di cui fanno parte le aziende JOBS – SACHMAN – RAMBAUDI – SIGMA – LEADWELL – FEELER .



FFG Europe :

Il marchio FFG DISTRIBUTION rappresenta una realtà giovane con grande storia ed esperienza alle spalle. Uno fra i maggiori gruppi al mondo per la costruzione di macchine utensili.  FEELER azienda taiwanese proprietaria del gruppo costruisce centri di lavoro nelle varie versioni e dimensioni da entry level – low price ai centri di lavoro Multitasking di altissima tecnologia per l’esecuzione di particolari di alta precisione. Macchine su guide piane per elevate asportazioni con notevole rigidità, o su scorrimenti lineari di grande dinamica per lavorazioni ad alte velocità. Centri di lavoro verticali ed orizzontali da 3 a 5 assi anche con sistemi di cambio pallet, inoltre produce torni verticali di piccole dimensioni a Cnc e torni orizzontali. Fanno parte del gruppo anche le aziende taiwansi LEADWELL e SANCO.

FFG nasce nel 1985 producendo fin dagli inizi macchine utensili CNC con il marchio FEELER per il marketing estero. Nel 1986 costruirono il primo centro di lavorazione verticale a Taiwan e con il passare degli anni dopo molti successi ottenuti hanno completato ed esteso la linea di prodotti FEELER producendo centri di lavoro verticali ed orizzontali, centri di lavoro a 5 assi, centri di tornitura verticali ed orizzontali.

Il gruppo FFG dopo aver acquistato nel 2012 i marchi italiani JOBS, SACHMAN, RAMBAUDI, SIGMA ha creato con sede a Piacenza nello stabilimento Jobs la divisione FFG EUROPE, la quale si occupa della commercializzazione e del service dei marchi Taiwanesi FEELER, LEADWELL, SANCO.





Il gruppo FFG EUROPE comprende anche  JOBS produttore di centri di fresatura di medio-grandi dimensioni ad altissime prestazioni, impianti ingegnerizzati chiavi in mano, soluzioni e servizi ad alto valore aggiunto.







EVER 7

La nuova famiglia di centri di fresatura eVer 7, di tipo overhead gantry,di medie dimensioni, per lavorazioni a 3, 3+2, 4, 5 assi ad alte prestazioni dinamiche e di asportazione, si caratterizza per:
• costi orari estremamente contenuti
• ridotti costi di esercizio
• struttura overhead gantry ad alte prestazioni dinamiche e di asportazione
• struttura traversa a sezione multi-triangolare “MT-frame”
• trazione dual drive su tutti gli assi
• scorrimenti su multipattini oversize a garanzia della massima rigidità
• ottima cabinatura per un efficiente contenimento di trucioli ed altri residui di lavorazione
• ampia gamma di teste intercambiali, cambi utensile ed altri accessori
————————————————————————————————————————



LINX COMPACT

LinX Compact, centro di fresatura verticale ad altissime prestazioni è il capostipite della famiglia LinX. Certamente uno dei prodotti più innovativi introdotti sul mercato negli ultimi anni. si è imposto per l’elevato contenuto tecnologico dato dall’utilizzo dei motori lineari per macchine di medie-grandi dimensioni. LinX Compact si caratterizza per:
• volume operativo a partire da 4 m³
• velocità di lavorazione ai massimi valori (fino a 70 m/min)
• accelerazioni combinate superiori a 1,1 g
• dinamica modulare massimizzata per la lavorazione a 3 e 5 assi continui di superfici sculturate
• massima affidabilità
• precisioni volumetriche di massimo livello (e modulabili)
• elevate precisioni di posizionamento
• silenziosità di funzionamento
• manutenzione semplificata.
• disponibile in varie configurazioni dimensionali
A prestazioni uniche si affiancano una completezza di equipaggiamento e accessori che risultano fondamentali per applicazioni complesse.








SACHMAN punto di riferimento nel segmento dei contoterzisti con i suoi centri di fresatura orizzontali.



TS10

Come gli altri prodotti delle linee T e TRT, la fresatrice a banco fisso TS10 è caratterizzata da una scelta tecnica da tempo adottata da Sachman e continuamente perfezionata: il movimento trasversale del montante e la conseguente assenza di slittone. Questa scelta tecnica garantisce:
• elevate precisioni geometriche
• capacità di asportazione indipendenti dalla posizione dell’asse trasversale
• ottimale visibilità dell’area di lavoro ed accessibilità al mandrino
• compattezza, cabinatura completa.




TRT10,

dotata di tavola rototraslante, presenta le stesse importanti caratteristiche delle macchine a T della Sachman (macchina a montante mobile sull’asse trasversale) tra cui:
• grande facilità di carico
• ottima accessibilità
• elevate precisioni geometriche
• compattezza, cabinatura completa






T314/TRT314

sono i centri di lavorazione Sachman di grandi dimensioni a banco fisso a 3+2, 4+2, 5 e 6 assi. Disponibili sia con tavola traslante (mod. T) che con tavola rototraslante (mod. TRT), presentano la struttura a “T”, caratterizzata da movimento trasversale del montante e dall’assenza di slittone, che garantisce un’elevata precisione costante nel tempo riscontrabile durante tutte le fasi di lavorazione dei pezzi. T314 HS/TRT314 si caratterizzano per:
• grande capacità di asportazione
• massima rigidità strutturale
• dinamica elevata in accelerazione e velocità per lavorazione di superfici sculturate
• ampie configurabilità e accessoriabilità
• automazione integrata personalizzata
• compattezza, cabinatura completa






FRAZER

centro di fresatura orizzontale di medie dimensioni a montante mobile longitudinale, si declina in due versioni (Box e Open) e si caratterizza per:
• costi orari estremamente contenuti
• ridotte fondazioni grazie al basamento unico
• massime rigidità e compattezza
• eccellente dinamica
• flessibilità d’impiego
• ottima ergonomia e capacità di raccolta trucioli
• manutenzione semplificata
• eco-compatibilità




MP212

La fresatrice Sachman ad alta potenza a montante mobile MP212 rappresenta una delle soluzioni più flessibili sul mercato nelle lavorazioni di grandi componenti per i settori dell’energia, della meccanica di precisione e degli stampi. MP212 presenta una struttura “aperta” e modulare, predisposta per la più ampia personalizzazione in funzione delle applicazioni specifiche e delle singole esigenze del cliente. Questa flessibilità consente di lavorare un unico componente lungo tutta la corsa longitudinale o di definire due o più aree di lavoro per lavorazioni in pendolare. MP212 si caratterizza per:
• struttura termosimmetrica a garanzia di un comportamento omogeneo durante le lavorazioni
• grande capacità di asportazione
• elevate prestazioni dinamiche in termini di velocità, accelerazione e precisione
• ampia dotazione di accessori per possibilità di utilizzo in lavorazioni non presidiate


THOR100

Sachman ha sviluppato la famiglia di centri di fresatura orizzontali Thor 100, denominata di fascia media, a montante mobile, ad alta potenza, che si caratterizza per:
• costi orari estremamente contenuti
• ridotti costi di esercizio
• manutenzione semplificata
• flessibilità di impiego
• sistema dinamico di compensazione delle variabili nelle geometrie in lavoro
• innovatica cinematica assi ad alto rendimento
• eco-compatibilità
————————————————————————————————————————
THOR200
Sachman ha sviluppato la famiglia di centri di fresatura orizzontali ad alta velocità Thor 200, a montante mobile, che si caratterizza per:
• elevate prestazioni dinamiche in termini di precisione e rigidità su grandi corse assi
• ridotti costi di esercizio
• manutenzione semplificata
• sistema sviluppato da Jobs, per la lavorazione di materiali, quali carbonio, titanio
• ergonomia dei posti operazioni inclusa l’accessibilità diretta al pezzo, se necessaria, in condizioni di massima sicurezza
• flessibilità di impiego
• sistema dinamico di compensazione delle variabili nelle geometrie di lavoro
• innovativa cinematica assi ad alto rendimento
• eco-sostenibilità





Il gruppo FFG EUROPE comprende anche SIGMA produttore di centri di fresatura da 3 a 5 assidi piccole e medie dimensioni per l’esecuzione di forme complesse ad alta velocità con prestazioni di elevata dinamica. Macchine compatte, pesanti per semifiniture e finiture di grande precisione. Possibilità di integrazioni con cambio pallet per lavorazioni non presidiate.




Nuovo  HV-3

Centro di lavoro verticale a 3 assi con tavola a croce.
I nuovi centri di lavoro HV-3 nascono dalla collaborazione tra Sigma ed il gruppo FFG, sono disponibili con CNC Fanuc o Heidenhain.
La struttura della macchina è in ghisa sferoidale con scorrimenti su guide a rulli ad alte prestazioni su tutti gli assi, con la possibilità di applicare le righe ottiche (*opzionali). La velocità massima dell’asse X ed Y è di 48000mm/min, mentre di 36000mm/min sull’asse Z, con una velocità di lavoro massima programmabile di 15000mm/min.
Il mandrino è di tipo DDS con 15000 giri/min e 26Kw massimi con un sistema di raffreddamento, in opzione è possibile montare il mandrino DDS-Hi Torque da 12000 giri/min e 32Kw massimi.
Cambio utensile 30 posti di tipo ARM-type random con tempo di cambio utensile di 1.8sec.
Corse assi:   X 1050mm  –  Y 560mm  –  Z 635mm.
I nuovi centri di lavoro verticali HV3 hanno un campo di applicazione universale e sono stati concepiti per la lavorazione di pezzi di piccole e grandi serie, nella meccanica di precisione.





Flexi

Centri di lavoro verticale a 5 assi continui.
I nuovi centri di lavoro verticali FLEXI a tavola mobile a 5 assi continui hanno un campo di applicazione universale e sono stati concepiti per la lavorazione di pezzi complessi su 5 facce con un solo piazzamento, di piccole e grandi serie, nella meccanica di precisione, nei settori dell’industria automobilistica, medicale, aeronautica, stampi e matrici.

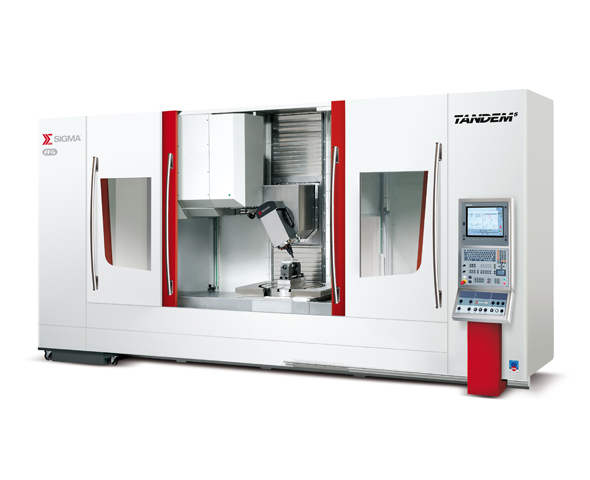

Tandem

Centro di lavoro verticale 3-5-6 assi continui.
I nuovi centri di lavoro TANDEM configurati nelle versioni a 3-5-6 assi, permettono la lavorazione “Dual Mode” in modo pallettizzato oppure in modo con tavole unite. Sono progettati per ottenere alta produttività nella lavorazione di piccole e grandi serie nei settori della meccanica di precisione e stampi.










RAMBAUDI focalizzato nella produzione di macchine ad alta velocità o ad alta capacità di asportazione.

La Linea RC

si caratterizza per:
· volume operativo  a partire da  9 m³
· dinamica indipendente dalla massa del pezzo in lavorazione
· testa operatrice  progettata per alte asportazioni e alta velocità
· strutture  dimensionate per  alti carichi statici e dinamici
· capacità di asportazione su acciaio >200 cm3/min, su allumino > 3000cm3/min
· velocità  massima del singolo asse = 40 m/min,
· capacità di carico su tavola di 10t/m2
· facilità di caricamento  e staffaggio dei pezzi
· ottimale smorzamento delle vibrazioni
· elevata precisione di posizionamento
· completezza di equipaggiamento e accessori
· semplicità di manutenzione




SARA

Sara, portale fisso a tavola mobile, è il risultato di uno specifico progetto congiunto fra i brand Rambaudi – Sanco. La macchina si caratterizza per:
• alta coppia a bassi giri
• elevate rigidità e precisione
• cabina estremamente ergonomica per il contenimento di trucioli e liquidi
• guide lineari ad elevata rigidità, basso attrito di scorrimento e silenziosità di funzionamento
• possibilità di configurazione con una vasta gamma di accessori disponibili su richiesta






Leadweel azienda taiwanese appartenente al gruppo costruisce centri di lavoro nelle varie versioni e dimensioni da entry level – low price ai centri di lavoro Multitasking di altissima tecnologia per l’esecuzione di particolari di alta precisione. Macchine su guide piane per elevate asportazioni con notevole rigidità, o su scorrimenti lineari di grande dinamica per lavorazioni ad alte velocità. Centri di lavoro verticali  da 3 a 5 assi , inoltre produce torni verticali  a Cnc e torni orizzontali.



FEELER azienda taiwanese proprietaria del gruppo costruisce centri di lavoro nelle varie versioni e dimensioni da entry level – low price ai centri di lavoro Multitasking di altissima tecnologia per l’esecuzione di particolari di alta precisione. Macchine su guide piane per elevate asportazioni con notevole rigidità, o su scorrimenti lineari di grande dinamica per lavorazioni ad alte velocità. Centri di lavoro verticali ed orizzontali da 3 a 5 assi anche con sistemi di cambio pallet, inoltre produce torni verticali di piccole dimensioni e Cnc orizzontali.



Centri di lavoro verticali a 3 assi su guide piane.

Le serie NBP e VB sono centri di lavoro verticali con scorrimenti su guide piane temperate rivestite con Turcite-B, queste garantiscono un elevata rigidità e grande durata nel tempo senza deformazioni. Gli assi sono mossi da viti a ricircolo di sfere con cuscinetti pre-tensionati, le quali garantiscono una notevole precisione alla macchina.
I mandrini possono avere potenze che vanno da 11 a 22 kw con velocità massime tra 4000 e 15000 giri/min e decidendo tra linee mandrino BT40 o BT50.
Il cambio utensile automatico è a braccetto random con la possibilità di decidere tra i magazzini utensili a 24 o 30 posizioni.
Disponibili con controlli numerici FANUC, HEIDENHAIN, MITSUBISHI, SIEMENS.
Sono macchine ideali per lavorazioni gravose dove sia richiesta elevata rigidità della macchina con capacità di asportazione notevoli.

nbp-tab

*Optional – (I dati esposti si riferiscono alle versioni standard, per maggiori informazioni e per la lista optional contattateci)

Accessori standard:

-Sistema di lubrificazione automatico delle guide piane e delle viti a ricircolo di sfere

-Presurizzazione della linea mandrino

-Linea mandrino refrigerata

-Armadio elettrico condizionato

-Lampeggiante 3 colori e luci nell’area di lavoro a led

-Sensori di livello dell’emulsione

-Separatore olio/emulsione

-Tappeto evacuatore trucioli

-Refrigerante ad alta pressione 20-30 Bar con vasca esterna filtrata

-Lavaggi interni alla macchina

-Pistola per il lavaggio della zona di lavoro

-Interface Rs-232 e ethernet

-Maschiatura rigida

-Magazzino utensili random 24 posti

-Refrigerazione utensile con emulsione ed aria




Centri di lavoro verticali a 3 assi su scorrimenti a pattini a ricircolo di sfere.

Le serie VMP e FVP sono centri di lavoro verticali con scorrimenti su pattini a ricircolo di sfere, questi garantiscono un elevata velocità alla macchina raggiungendo uno spostamento rapido di 45 m/min. Gli assi sono mossi da viti a ricircolo di sfere con cuscinetti pre-tensionati, le quali garantiscono una notevole precisione alla macchina.
I mandrini possono avere potenze che vanno da 7.5 a 18.5 kw con velocità massime tra 10000 e 15000 giri/min con linee mandrino BT40.
Il cambio utensile automatico è a braccetto random con la possibilità di decidere tra i magazzini utensili a 24 o 30 posizioni.
Questo modello è disponibile anche con cambio pallet e con la possibilità di aggiungere un 4° o 5° asse.
Disponibili con controlli numerici FANUC, HEIDENHAIN, MITSUBISHI, SIEMENS.
Sono macchine ideali per lavorazioni di meccanica generale dove sia richiesta elevata versatilità della macchina con velocità maggiori rispetto le serie a guide piane NBP-VB.

vmp-tab

Accessori standard:

-Sistema di lubrificazione automatico delle guide piane e delle viti a ricircolo di sfere

-Presurizzazione della linea mandrino

-Linea mandrino refrigerata

-Armadio elettrico condizionato

-Lampeggiante 3 colori e luci nell’area di lavoro a led

-Sensori di livello dell’emulsione

-Refrigerante su collo mandrino

-Tappeto evacuatore trucioli

-Refrigerante ad alta pressione 20-30 Bar con vasca esterna filtrata

-Lavaggi interni alla macchina

-Pistola per il lavaggio della zona di lavoro

-Interface Rs-232 e ethernet

-Maschiatura rigida

-Magazzino utensili random 24 posti

-Refrigerazione utensile con emulsione ed aria

————————————————————————————————————————

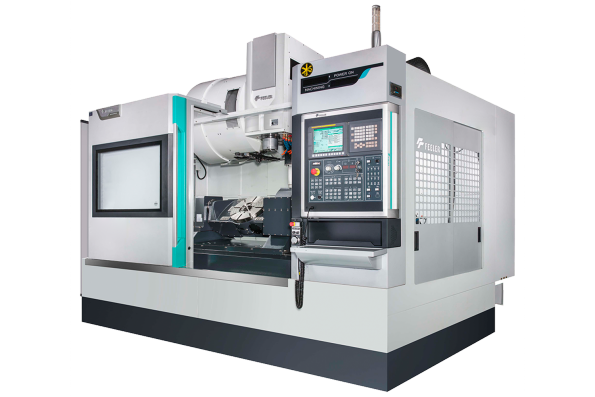

Centri di lavoro verticali a 3 assi su scorrimenti a pattini a ricircolo di sfere ad alte velocità.

La serie HV sono centri di lavoro verticali con scorrimenti su pattini a ricircolo di sfere ad alte velocità, questi garantiscono un elevata velocità alla macchina raggiungendo spostamenti rapidi di 60m/min. Gli assi sono mossi da viti a ricircolo di sfere con cuscinetti pre-tensionati e inoltre è possibile equipaggiarla con righe ottiche Heidenhain, le quali garantiscono un’elevatissima precisione alla macchina.
I mandrini possono avere potenze che vanno da 7.5 a 18.5 kw con velocità massime tra 10000 e 15000 giri/min con linee mandrino BT40.
Il cambio utensile automatico è a braccetto random con la possibilità di decidere tra i magazzini utensili a 24-30-40-60 posizioni.
Disponibili con controlli numerici FANUC, HEIDENHAIN, MITSUBISHI, SIEMENS.
Sono macchine ideali per lavorazioni di alte velocità o di grandi precisioni, queste sono più veloci e precise rispetto la serie VMP-FVP.

Caratteristiche tecniche:

hv-tab

Accessori standard:

-Sistema di lubrificazione automatico delle guide piane e delle viti a ricircolo di sfere

-Presurizzazione della linea mandrino

-Linea mandrino refrigerata

-Armadio elettrico condizionato

-Lampeggiante 3 colori e luci nell’area di lavoro a led

-Sensori di livello dell’emulsione

-Refrigerante su collo mandrino

-Fanuc Oi-MD 10.4LCD con MANUAL GUIDE

-Tappeto evacuatore trucioli

-Refrigerante ad alta pressione 20-30 Bar con vasca esterna filtrata

-Lavaggi interni alla macchina

-Pistola per il lavaggio della zona di lavoro

-Interface Rs-232 e ethernet

-Maschiatura rigida

-Magazzino utensili random 24 posti

-Refrigerazione utensile con emulsione ed aria

-ACC 2

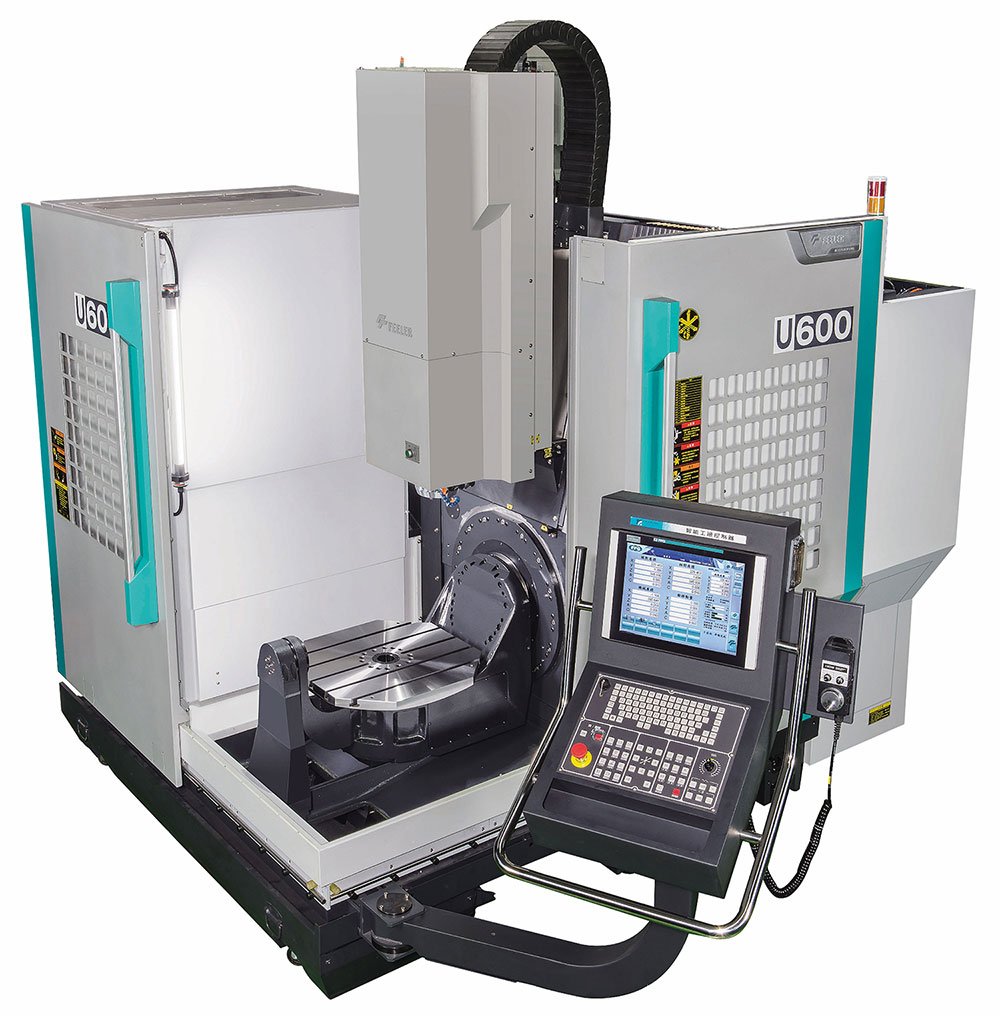

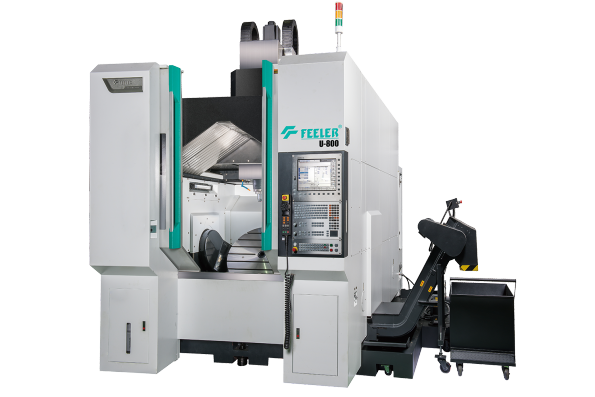

Centri di lavoro verticali a 5 assi.

La serie U sono centri di lavoro verticali  a 5 assi con scorrimenti su pattini a ricircolo di sfere. Gli assi sono mossi da viti a ricircolo di sfere con cuscinetti pre-tensionati, le quali garantiscono una notevole precisione alla macchina. L’asse A ha corse di +120°/-120° mentre l’asse C di 360°.
I mandrini possono avere potenze che vanno da 7.5 a 18.5 kw con velocità massime tra 10000 e 15000 giri/min e decidendo tra linee mandrino BT40.
Il cambio utensile automatico è a braccetto random con la possibilità di decidere tra i magazzini utensili a 24 o 30 posizioni.
Questo modello è ordinabile anche con cambio pallet automatico.
Disponibile con controllo numerico HEIDENHAIN.

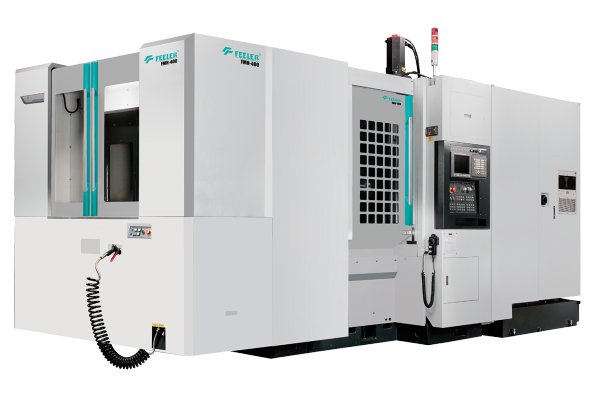

Centri di lavoro orizzontali a 3-5 assi.

La serie FMH sono centri di lavoro orizzontali. Gli assi sono mossi da viti a ricircolo di sfere con cuscinetti pre-tensionati, le quali garantiscono una notevole precisione alla macchina.
I mandrini possono avere potenze che vanno da 7.5 a 26 kw con velocità massime tra 6000 e 10000 giri/min e decidendo tra linee mandrino BT40 o BT50.
Il cambio utensile automatico è a braccetto random, il quale è possibilie abbinare con magazzini utensili da 40 o 120 posizioni.
Disponibili con controlli numerici FANUC, MITSUBISHI, SIEMENS.
Sono macchine ideali per lavorazioni in serie.

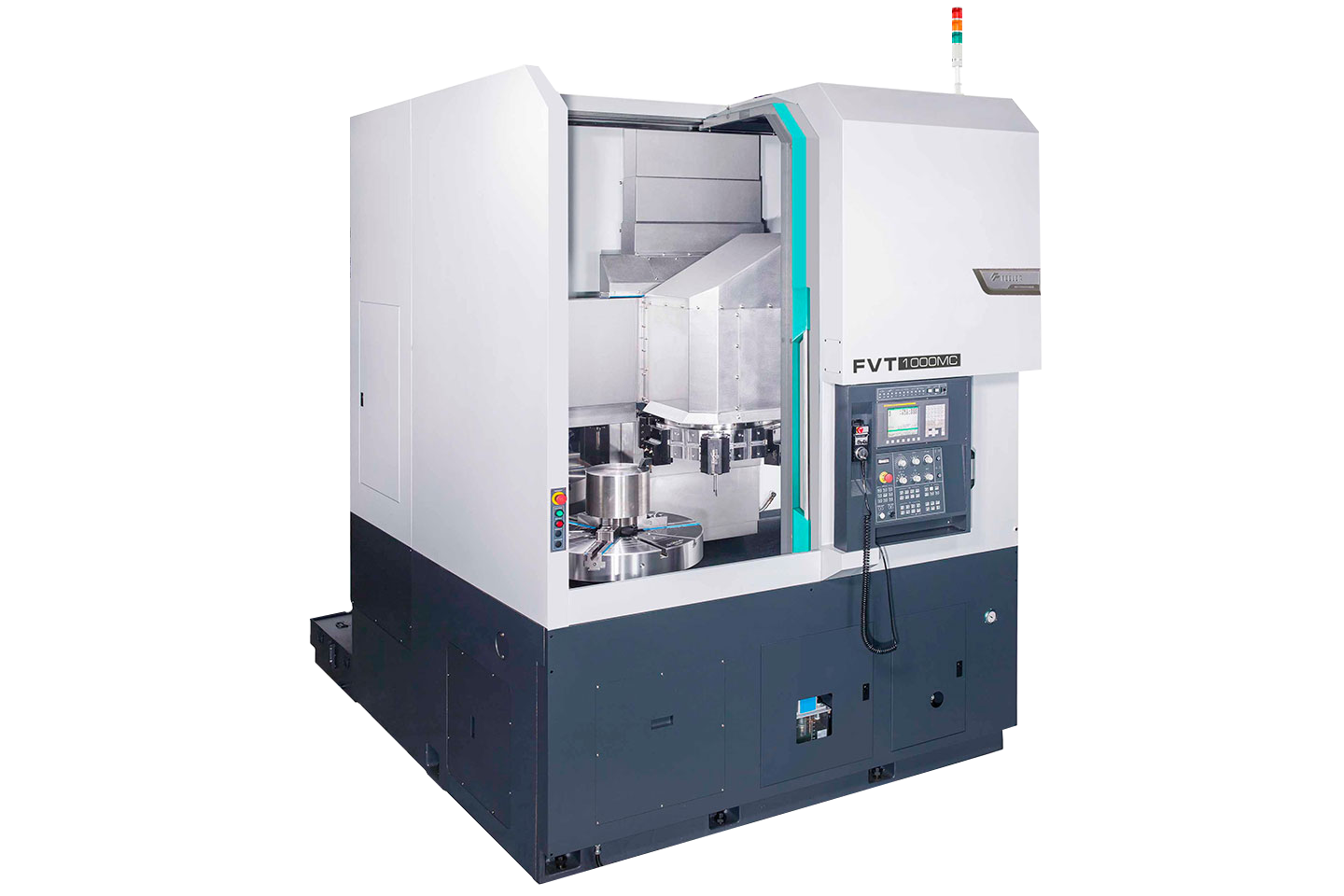

Centri di tornitura verticali su guide piane motorizzati.

La serie FVT sono centri di tornitura verticali con scorrimenti su guide piane temperate rivestite con Turcite-B, queste garantiscono un elevata rigidità e grande durata nel tempo senza deformazioni. Gli assi sono mossi da viti a ricircolo di sfere con cuscinetti pre-tensionati, le quali garantiscono una notevole precisione alla macchina.
I mandrini sono abbinati ad un cambio gamma che permette di avere maggiore coppia sia a giri bassi che viceversa, arrivando a 4700Nm/90rpm.
La torretta 12 posizioni è disponibile anche motorizzata in tutte le 12 stazioni.
Disponibile con controllo numerico FANUC.
Sono macchine ideali per lavorazioni gravose dove sia richiesta elevata rigidità della macchina con capacità di asportazione notevoli.
